產品特點
l 圖像采集和送顯板卡采用全硬件FPGA架構，采用自研核心圖像處理策略，處理性能優異。主控系統采用嵌入式Linux操作系統，支持7×24小時穩定運行，不易受到黑客、病毒的入侵和攻擊，能夠適應控制室、調度中心、監控中心等場所，滿足對系統性能日益嚴格的要求。
l 插卡式機箱設計，輸入板卡、輸出板卡均為插卡式設計，應用靈活，便于系統升級、擴容及維護。
l 業界先進的PCIe交換芯片，采用PCIe總線實現全交換調度架構高速數據傳輸技術，每路信號獨享專用通道進行傳輸，保證所有信號圖像的完全實時顯示，同時實現輸入和輸出板卡任意混插，業務板卡配制更加靈活。
l 分辨率實時全兼容技術（Resolution Real-time Total Adaptation），即單臺設備可以支持多個不同分辨率的電視墻，將所有輸出通道劃分到4組不同的電視墻，每個電視墻可以自定義不同的輸出分辨率。
l 支持在電視墻上的任意位置進行開窗、漫游、縮放操作，畫面顯示沒有區域范圍上的邊界限制，通過獨有的視頻處理算法，保證畫面在縮放過程中畫質不受損失。
l 支持“畫中畫”功能，即可在電視墻已有畫面的任意位置疊加其他視頻畫面，使得布局方式更加靈活自由。
l 支持將電視墻業務布局保存為場景，方便隨時調取，最多可保存64個場景，并支持場景間輪巡。
l 實現設備風扇智能溫控，將系統散熱和噪音控制在理想水平，滿足會議室≤30dBA要求。
l 實現設備板卡電源和溫度智能監控，當單點板卡出現電源和溫度異常時，實現單點控制開關機，保證設備正常運行。
l 支持配合小間距LED使用。

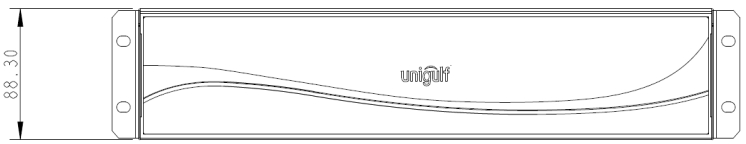

產品尺寸
單位：mm

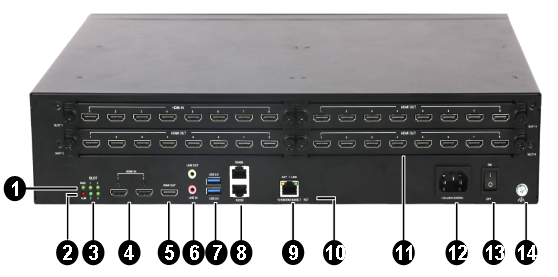

產品接口
1：RUN指示燈 | 2：ALM指示燈 |
3：板卡狀態指示燈 | 4：HDMI 1.3輸入接口 |
5：HDMI 輸出接口（預留） | 6：音頻輸入/輸出接口 |
7：USB接口 | 8：串口 |
9：網口 | 10：復位按鍵 |
11：業務板卡槽位 | 12：電源接口 |
13：設備開關 | 14：接地端子 |
產品規格
功能 | 參數 |
機箱 |
機箱尺寸（W×D×H）（mm） | 442.00×332.00×88.30*4 |
機箱凈重 | 7.3 |
滿配功耗 | ＜100W*4 |
主機功耗 | ＜20 |
業務槽位數量 | 4 |
是否支持混插 | 支持 |
主控接口 | HDMI 1.3輸入接口2個；HDMI輸出接口（預留）、3.5mm音頻輸入口、3.5mm音頻輸出口、USB2.0接口、USB3.0接口、RS232接口、RS458接口、千兆網口、電源口、復位鍵各1個 |
|
工作電壓 |
100V～240V AC；50Hz/60Hz |
|
工作溫度 |
0℃~＋50℃ |
|
工作濕度 |
0%~95% 無凝露 |
|
儲藏溫度 |
-40℃~＋70℃ |
|
儲藏濕度 |
0%~95% 無凝露 |
|
信號輸入 |
|
板卡類型 |
HDMI 1.3 *4、HDMI 1.3 *8、DVI-D *4 |
|
輸入分辨率 |
XGA：1024x768@60HZ 720P：1280x720@50HZ 720P：1280x720@60HZ
SXGA：1280x1024@60HZ WXGA+：1440x900@60HZ
UXGA：1600x1200@60HZ 1080P：1920x1080@50HZ 1080P：1920x1080@60HZ
WUXGA：1920x1200@60HZ |
|
信號輸出 |
|
板卡類型 |
HDMI 1.3 *4、HDMI 1.3 *8、DVI-D *4 |
|
輸出分辨率 |
XGA：1024x768@60HZ 720P：1280x720@60HZ
SXGA：1280x1024@60HZ WXGA+：1440x900@60HZ
UXGA：1600x1200@60HZ 1080P：1920x1080@60HZ
WUXGA：1920x1200@60HZ |
|
屏幕控制 |
|
開窗漫游 |
視頻信號單口最大可開2窗，實現開窗資源共享，并可任意位置漫游 |
|
一鍵布局 |
可一鍵建立M×N窗口布局或固定布局的電視墻 |
|
多組電視墻 |
單機可建立管理4個配置不同的電視墻 |
|
場景管理 |
可保存64個場景 |
|
高級功能 |
|
信號時延特性 |
＜100ms |
|
輸出同步特性 |
完全同步 |
|
斷電保護 |
設備意外斷電關機，業務及布局可保留，啟動后可恢復業務 |
|
是否支持無縫切換 |
支持 |

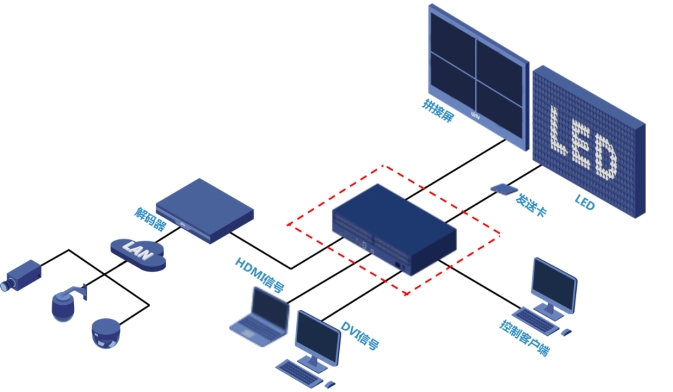

典型應用
|
產品型號 |
備注 |
|
VC-A30-2U *4/052HI-E/056HI-X; |
視頻拼接處理器 |
|
VC-A30-04HI-E |
4路HDMI 1.3輸入，最高支持分辨率WUXGA（1920x1200）@60 |
|
VC-A30-08HI-E |
8路HDMI 1.3輸入，最高支持分辨率WUXGA（1920x1200）@60 |
|
VC-A30-04DI-E |
4路DVI-D輸入，最高支持分辨率WUXGA（1920x1200）@60<,/SPAN> |
|
VC-A30-04HI-X |
4路HDMI 1.3輸出，最高支持分辨率WUXGA（1920x1200）@60 |
|
VC-A30-08HI-X |
8路HDMI 1.3輸出，最高支持分辨率WUXGA（1920x1200）@60 |
|
VC-A30-04DI-X |
4路DVI-D輸出，最高支持分辨率WUXGA（1920x1200）@60 |
